专门用于无损排放的 LED 测量和分级机
该设备可探查从部件进料器供应的 LED 的背面，并根据电气和光学检查结果将其按等级分类。
在分类和放电时，采用了一种机制，可最大限度地减少对设备的损坏。

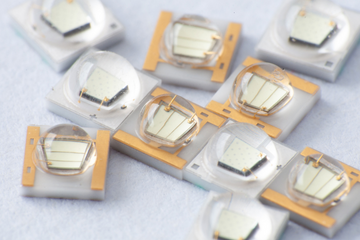

建议客户在处理带透镜的 LED 等易损设备时使用。
基本规格
| NCS-4100 系列 | NCS-4200 系列 | |
| 目标产品 | 带透镜的 LED 和各种芯片 LED | |
| 目标产品尺寸 | 1.0×1.0～3.5×3.5 [mm] | 1.0×1.0～8.0×8.0 [mm] |
| 进料方式 | 零件进料器 | |
| 加工能力 | 最大 0.3 秒/个 ※包括 100 毫秒测试时间 |
最大 0.4 秒/个 ※包括 100 毫秒测试时间 |
| 测量阶段 | 1 级（选项：2 级） | |
| 测量方法 | 返回 联系方式 | |
| 分类数量 | 128 分级 | |
| 电源 | 单相 AC200V / AC220V / AC230V 50/60 [Hz]（变压器分接开关） |
|
| 尺寸 | W1,220×H1,800×D1,000 [mm] | W1,250×H1,800×D1,150 [mm] |
| 触摸屏 | 四种语言（日语、英语、中文和韩语） | |
| 可选*1 | ・图像检测 ・总光通量测量（最多可安装 8 英寸积分球）。 ・测量平台：2 级 ・位置检查器 ※1：某些选件因内容不同而无法组合。 |
|
※设备的规格和产量因工件的尺寸和形状、测量时间、检测项目数量等因素而异，将在咨询后确定。
※照片仅供参考。 请注意，由于拍摄和印刷的原因，颜色可能与实际产品有所不同。
特点/功能
✔ 设备友好，无损放电
采用自动下落技术，避免在分类和弹射过程中损坏设备。
非常适合用普通弹射方法容易损坏的分拣设备，如带透镜的 LED。

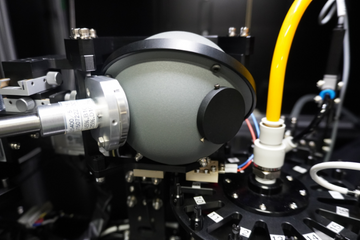

✔ 实现 LED 的总光通量测量
表示 LED 亮度的总光通量值可通过符合 JIS 标准的方法进行测量。
通过采用独立开发的机制，所有光线都能被积分球捕获，从而实现总光通量值的精确测量。
NCS-4000 系列产品示例
产品案例研究①
问题
处理 LED，其端子与探头接触时容易损坏。
解决方案
安装了可控制冲击负荷的装置，以防止损坏端子。
产品案例研究②
问题
现有设备无法提高生产效率，公司希望引进处理能力更强的设备。
解决方案
采用自主研发的多腔连续出料装置，提高加工能力。
